    DINSET TRIPLE KYSLÍK/KYSLÍK/ACETYLEN

    Kód: 14096158
    Neohodnoceno
    Značka: GCE
    dinset triple oxy oxy ace
    17 091,25 Kč 17 091,25 Kč / 1 ks
    Momentálně nedostupné

    DINSET je moderní koncept pro odběr technických plynů z koncových míst v rozvodech technických plynů. Skládá se z nízkotlakého redukčního ventilu, kulového ventilu PN40, konzole a navařovacího nátrubku (dle typu plynu). DINSET je ideálním řešením pro bezpečný odběr plynu z centrálního rozvodu.

    Maximální vstupní tlak pro kyslík 30bar
    Maximální vstupní tlak pro ostatní plyny 40bar

    Detailní informace

    Detailní popis produktu

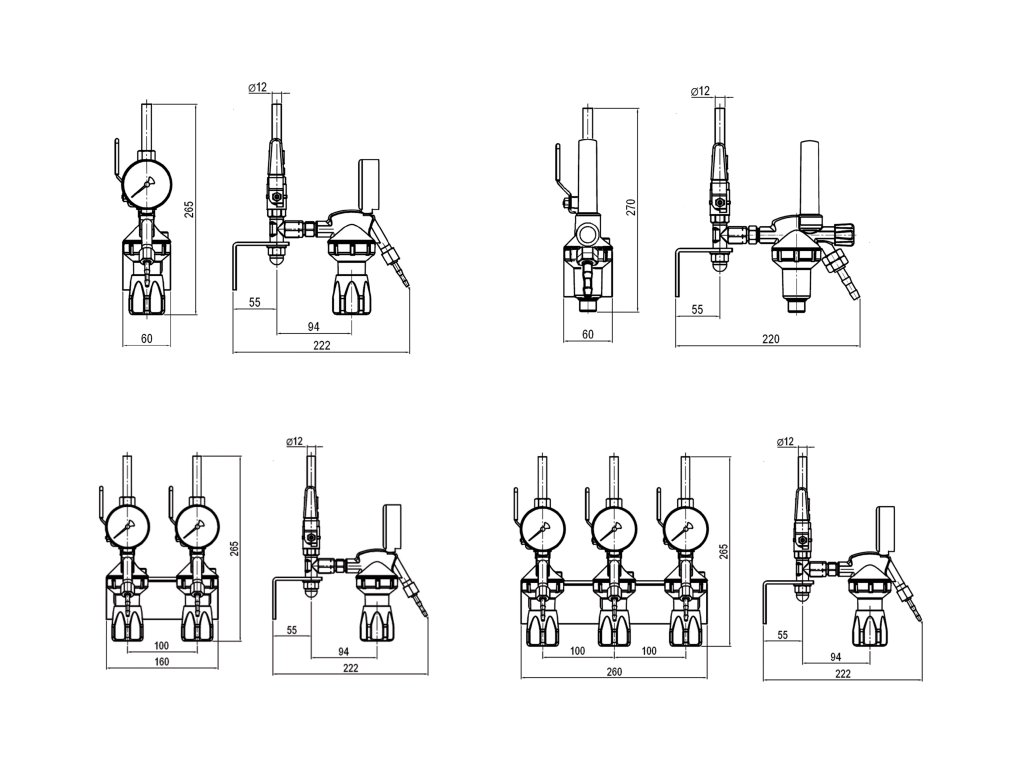

    Jednostupňový membránový redukční ventil. Tělo a zvon redukčního ventilu jsou vyrobeny z mosazi. Níže uvádíme přehled všech dostupných variant sestav DINSET.

    DINSET SINGLE S MANOMETREM

    Objednací
    číslo
    		 Plyn Výstupní tlak
    Průtok plynu
    		 Připojení vstup Připojení výstup
    14096150 acetylen 1,5 bar G3/8”LH G3/8”LH
    14096151 kyslík 10 bar G3/8” G1/4”
    14096152 argon/mix 32 l/min G3/8” G1/4”
    14096165 propan 2,5 bar G3/8”LH G3/8”LH
    14096166 dusík 10 bar G3/8” G1/4”
    14096167 vzduch 10 bar G3/8” G1/4”
    14096168 argon/mix 10 bar G3/8” G1/4”
    14096169 vodík/metan 10 bar G3/8”LH G3/8”LH
    14096172 N2/H2 10 bar G3/8”LH G3/8”LH
    14096170 A/H2 32 l/min G3/8” G3/8”LH
    14096171 N2/H2 50 l/min G3/8”LH G3/8”LH
    0785016 O, D, N, CO2 10 bar G3/8” G3/8”



    DINSET SINGLE FLOW

    Objednací
    číslo
    		 Plyn Průtok plynu Připojení vstup Připojení výstup
    14096173 N2/H2 50 l/min G3/8”LH G3/8”LH
    14096163 argon/mix 30 l/min G3/8” G1/4”
    14096164 argon/mix 15 l/min G3/8” G1/4”
    0785017 argon/mix 30 l/min G3/8” G3/8”

    DINSET DOUBLE

    Objednací
    číslo    		 Plyn Výstupní tlak
    Průtok plynu    		 Připojení vstup Připojení výstup
    14096153 kyslík-acetylen viz DINSET SINGLE G3/8” G1/4”, G3/8”LH
    14096154 kyslík-propan viz DINSET SINGLE G3/8” G1/4”, G3/8”LH
    14096155 kyslík-argon viz DINSET SINGLE G3/8” 2× G1/4”
    14096156 argon-argon viz DINSET SINGLE G3/8” 2× G1/4”
    0785015 kyslík-acetylen viz DINSET SINGLE G3/8” G3/8”, G3/8”LH

    DINSET TRIPLE

    Objednací číslo
    		 Plyn Výstupní tlak
    Průtok plynu    		 Připojení vstup Připojení výstup
    14096157 argon-kyslík-acetylen viz DINSET SINGLE G3/8” G1/4”, G1/4”, G3/8”LH
    14096158 kyslík-kyslík-acetylen viz DINSET SINGLE G3/8” G1/4”, G1/4”, G3/8”LH
    14096159 kyslík-kyslík-propan viz DINSET SINGLE G3/8” G1/4”, G1/4”, G3/8”LH
    14096160 kyslík-kyslík-argon viz DINSET SINGLE G3/8” 3× G1/4”
    14096161 kyslík-argon-argon viz DINSET SINGLE G3/8” 3× G1/4”
    14096162 argon-argon-argon viz DINSET SINGLE G3/8” 3× G1/4”



    Přehled náhradních dílů:

    Redukční ventily - viz DINLINE

    Kulové ventily

    Objednací
    číslo
    		 Popis Plyn Připojení
    vstup    		 Připojení
    výstup
    14016153 Kulový ventil PN40, DN10 s kolínkem kyslík G3/8”LH G3/8”LH
    14016154 Kulový ventil PN40, DN10 s kolínkem hořlavé plyny G3/8” G1/4”
    14016155 Kulový ventil PN40, DN10 s kolínkem další plyny G3/8” G1/4”


     Konzole

    Objednací číslo
    		 Popis
    14016145P Konzole SINGLE pro 1 redukční ventil
    14016146P Konzole DOUBLE pro 2 redukční ventily
    14016147P Konzole TRIPLE pro 3 redukční ventily



    Navařovací nátrubky a matice

    Objednací číslo
    		 Popis Materiál
    14018004P Navařovací nátrubek G3/8" ocel
    4A19020P Navařovací nátrubek G3/8" nerezová ocel
    14018024P Navařovací nátrubek G3/8" mosaz
    548200018932P Matice G3/8"LH mosaz
    548200018934P Matice G3/8" mosaz







    Doplňkové parametry

    Kategorie: Dinset
    Záruka: 2 roky
    Hmotnost: 7 kg
    Plyn: KYSLÍK / KYSLÍK / ACETYLEN
    Výstupní tlak: 10 BAR / 10 BAR / 1,5 BAR
    Připojení vstup: G3/8"
    Připojení výstup: G1/4" / G1/4" / G3/8"LH
    ? Záruční a pozáruční servis: ANO
